| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | AI |
| Orzecznictwo: | ISO9001 |
| Numer modelu: | FRP |
| Minimalne zamówienie: | 1 zestaw |
| Cena: | USD$20000~30000 |
| Szczegóły pakowania: | obudowa ze sklejki |
| Czas dostawy: | 60 dni |
| Zasady płatności: | T/T, Western Union, L/C |
| Możliwość Supply: | 10 zestawów miesięcznie |
| Usługa OEM: | Dostępny | Wyświetlacz: | Ekran dotykowy |
|---|---|---|---|
| Język: | angielski | Norma testowa: | Nfpa 253, ASTM E 970, ASTM E648, ISO 9293-1 |
| Wymiary jednostki testowej: | 1800 (dł.) × 1500 (szer.) × 2400 (wys.) mm | Zasilanie: | AC220V ± 10%, 50 Hz |
| Wymiary skrzynki sterującej: | 600 (dł.) × 1000 (szer.) × 1800 (wys.) mm | Zaopatrzenie w gaz: | Propan i sprężone powietrze |
| Kolor: | Biały | Waga: | 350 kg |
| Płyta promieniowania: | 300 mm x 450 mm | Zakres kalorymetru: | 50kw/m |
| Średnica zapalnika: | 0,7 mm | Obiekt testowy: | materiały podłogowe |
| Podkreślić: | Badanie promieniowania podłogowego ISO9239-1,Urządzenie do badania krytycznego strumienia promieniowania ASTM E648,Sprzęt do badań ogniowych ASTM E970 |
||

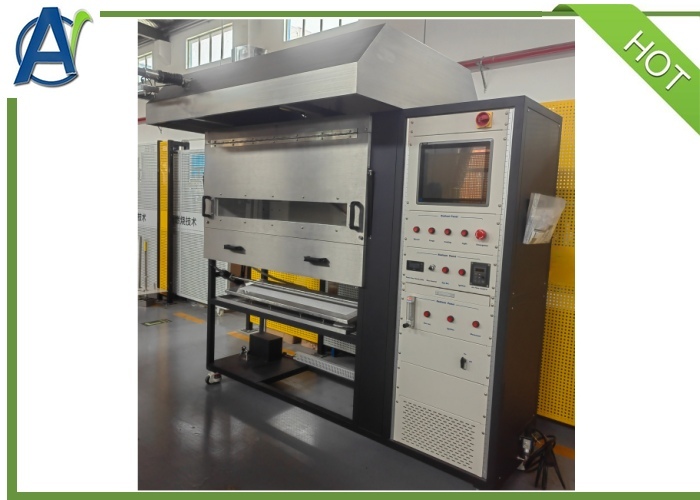

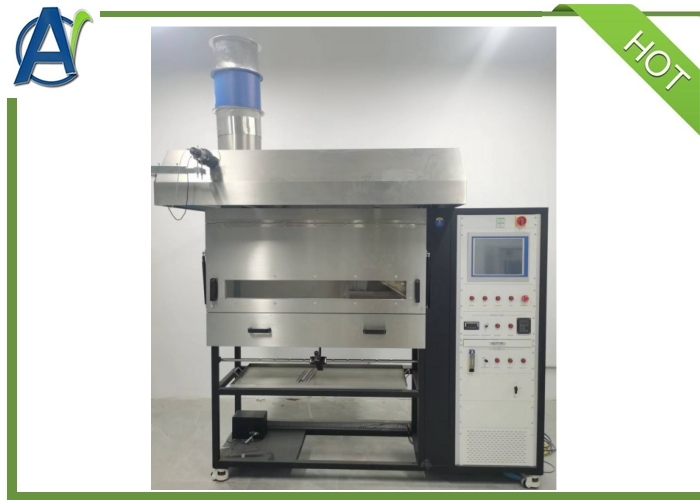

Tester paneli grzewczych do wykładzin podłogowych służy do pomiaru krytycznego strumienia promieniowania materiałów podłogowych. Krytyczny strumień promieniowania odnosi się do padającego ciepła na jednostkę powierzchni. Wyższa wartość padającego ciepła oznacza, że materiał wymaga więcej ciepła do zapłonu, co wskazuje na lepszą stabilność i niższe ryzyko zapłonu.
Aparatura badawcza jest wyposażona w źródło promieniowania cieplnego i palnik w kształcie litery T. W miarę oddalania się próbki od źródła promieniowania, strumień promieniowania cieplnego padający na jej powierzchnię maleje. Próbka jest zapalana przez palnik w kształcie litery T. Po zgaśnięciu płomienia mierzy się odległość uszkodzenia próbki, a odpowiadająca jej wartość strumienia promieniowania cieplnego jest krytycznym strumieniem promieniowania.
Stosowane branże: Kolejnictwo, materiały budowlane i inne dziedziny
ISO 9239-1: Badanie reakcji ogniowej wykładzin podłogowych - Część 1: Właściwości palne materiałów podłogowych badanych za pomocą promieniowania cieplnego
ASTM E 648: Krytyczny strumień promieniowania systemów wykładzin podłogowych - badanie standardowe - z wykorzystaniem energii promieniowania cieplnego;
ASTM E 970: Badanie standardowe krytycznego strumienia promieniowania materiałów izolacyjnych podłóg z wykorzystaniem źródła energii promieniowania cieplnego
z wykorzystaniem energii promieniowania cieplnego.
NFPA 253: Metoda badania standardowego krytycznego strumienia promieniowania systemów nakładkowych płyt podłogowych z wykorzystaniem energii promieniowania cieplnego
1. Komora testowa ze stali nierdzewnej ma konstrukcję z drzwiami otwieranymi z przodu, co ułatwia czyszczenie wewnętrznej ściany komory.
2. Wewnętrzna ściana komory wyłożona jest płytą krzemianowo-wapniową, charakteryzującą się wysoką odpornością na temperaturę i korozję.
3. Nad komorą spalania zainstalowany jest zespół okapu dymowego ze stali nierdzewnej.
4. Porowaty panel grzewczy ceramiczny o wymiarach 300x450 mm zamontowany jest pod kątem 30 stopni.
5. Dostarczany jest porowaty palnik typu T do przykładania otwartego płomienia do próbki z napędem cylindrowym.
6. Układ optyczny obejmuje źródło światła żarowego o temperaturze barwowej 2900 ± 100 K oraz fotodiodę krzemową jako odbiornik światła.
7. Przed fotodiodą krzemową zainstalowana jest przesłona, którą można automatycznie otwierać i zamykać za pomocą oprogramowania testowego komputera w celu wygodnej kalibracji.
8. Rotametr służy do regulacji wysokości płomienia palnika typu T.
9. Miernik masowego przepływu propanu reguluje przepływ gazu do panelu grzewczego z cyfrowym wyświetlaczem.
10. Wbudowany wentylator zapewnia dopływ powietrza, a gaz testowy jest mieszany za pomocą mieszalnika Venturiego.
11. Regulator masowego przepływu służy do regulacji przepływu powietrza doprowadzanego do panelu grzewczego.
12. Wodny miernik strumienia ciepła SB, zakres pomiarowy: 0-50 kW/m2, dokładność miernika strumienia ciepła: <±2%, czas reakcji: 0,2 s. Wyposażony w przenośne źródło wody chłodzącej, nie wymaga zewnętrznego podłączenia wody.
13. Miernik strumienia ciepła jest ruchomy, co ułatwia kalibrację strumienia promieniowania panelu grzewczego. Jednocześnie oprogramowanie testowe może generować standardową krzywą strumienia promieniowania.
14. Wyposażony jest przełącznik nożny. Użytkownicy mogą rejestrować czas rozprzestrzeniania się płomienia odpowiadający odległości rozprzestrzeniania się płomienia, co będzie automatycznie zapisywane przez komputer.
15. Zainstalowany jest jeden termopara kominowa i jedna termopara komorowa, z odczytami wyświetlanymi w oprogramowaniu komputerowym.
16. Wyposażony jest radiometr na podczerwień do wykrywania temperatury panelu grzewczego, a dane mogą być wyświetlane w oprogramowaniu komputerowym.

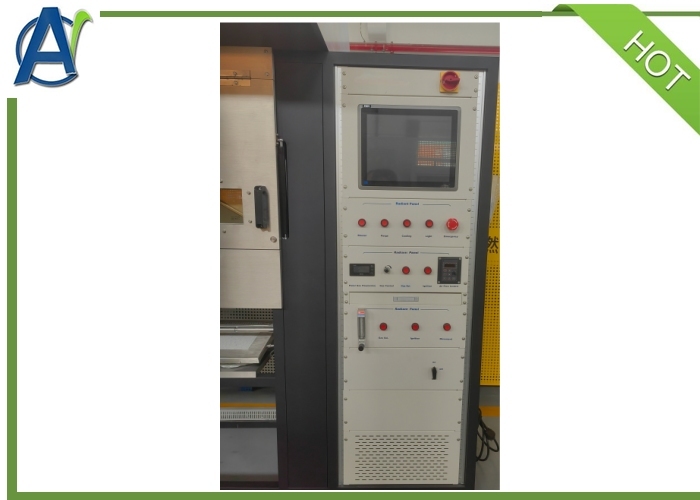

17. Wyposażony w 15-calowy komputer z ekranem dotykowym przemysłowym. Użytkownicy mogą monitorować cały proces testu spalania za pomocą oprogramowania testowego.
18. Oprogramowanie może wyświetlać dane związane z testem, w tym wartość strumienia promieniowania, krzywą gęstości dymu, krzywą przepuszczalności, prędkość wiatru i inne parametry.
IV. Specyfikacja
Wymiary instalacyjne (mm)
Wymiary komory testowej: 1800 (dł.) × 1500 (szer.) × 2400 (wys.)
Wymiary szafy sterowniczej: 600 (dł.) × 1000 (szer.) × 1800 (wys.)
Wymagania instalacyjne:
Wymagania dotyczące zasilania gazem:
Gaz spalania: standardowy propan, przepływ zasilania ≥5 L/min, ciśnienie na wlocie gazu ≥0,15 MPa;
Sprężone powietrze: ciśnienie na wlocie ≥0,5 MPa, przepływ ≥180 L/min;
Zasilanie wodą: specjalny płyn chłodzący do chłodzenia miernika strumienia ciepła.
Jaki jest czas dostawy?
Około 60 dni.
Jakie są Państwa warunki płatności?
30% płatne z góry przelewem T/T, 70% płatne przelewem T/T przed wysyłką.
Jakie są Państwa warunki gwarancji?
Gwarancja na wszystkie produkty wynosi 1 rok. W tym okresie odpowiadamy za wszystkie wady spowodowane przez nas. Zapewniamy wsparcie techniczne przez całe życie.
Czy mogą Państwo zapewnić szkolenie?
Możemy zapewnić bezpłatne szkolenie w naszej fabryce i szkolenie online. Jeśli wymagana jest instalacja i szkolenie na miejscu, prosimy o pokrycie kosztów biletów, zakwaterowania i wynagrodzenia w wysokości 280 USD/dzień na osobę.
