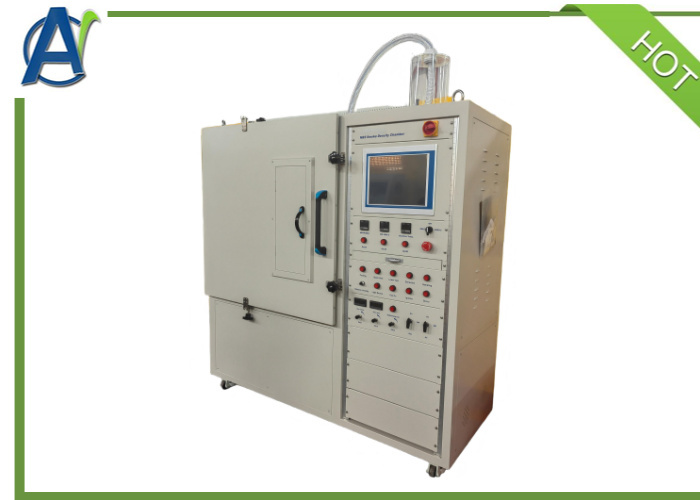

I. Wprowadzenie produktu
Metoda badawcza komory badawczej gęstości dymu NBS pochodzi z National Institute of Standards and Technology NIST (przedwódca NBS) w Stanach Zjednoczonych,i został promowany i stosowany w wielu dziedzinach badań.
Metoda ta może być stosowana do wykrywania gęstości dymu w produktach z tworzyw sztucznych, materiałach niemetalicznych w transporcie kolejowym, materiałach niemetalicznych na statkach, produktach z drutu i kabli itp.Zgodnie z tą metodą badania, ogólnie stosowane normy to ASTM E662, ISO 5659-2 i metoda badania gęstości dymu NES 711 w normach krajowych.
Ten standard badawczy ma dokładniejsze wyniki niż poprzednia metoda testowania gęstości dymu materiałów budowlanych.który może uchwycić subtelne zmiany zawartości dymu w pudełku; jeżeli wybrano inne urządzenia badawcze, takie jak rurka wykrywająca gazy Delge, można przeprowadzić standardowe badania toksyczności dymu lotniczego,i może być połączony z urządzeniem FTIR Fourier do transformacji podczerwieni w celu wykonania analizy jakościowej i ilościowej zawartości dymu.

II. Charakterystyka działania

1Wewnętrzne wymiary komory badawczej gęstości dymu wynoszą 914 mm x 914 mm x 610 mm, a zarówno ściany wewnętrzne, jak i zewnętrzne są obrobione powłoką PTFE,który może wytrzymać erozję silnych gazów żrących i znacznie wydłużyć żywotność pudełka;

2Przy wymianie różnych standardowych akcesoriów do badań, urządzenie jest wyposażone w urządzenie, które jest w pełni otwarte, co ułatwia użytkownikom czyszczenie wnętrza urządzenia.wydajność może być również znacznie zwiększona;

3. zainstalować dodatkowe urządzenia grzewcze na zewnętrznej ścianie przedziału pudełka badawczego i ustawić temperaturę wewnątrz pudełka zgodnie z różnymi wymaganiami standardowymi;

4. zainstalować urządzenie z folii aluminiowej odpornej na wybuchy wewnątrz pudełka, które może zmniejszyć ryzyko osobiste personelu badawczego w przypadku wypadków;

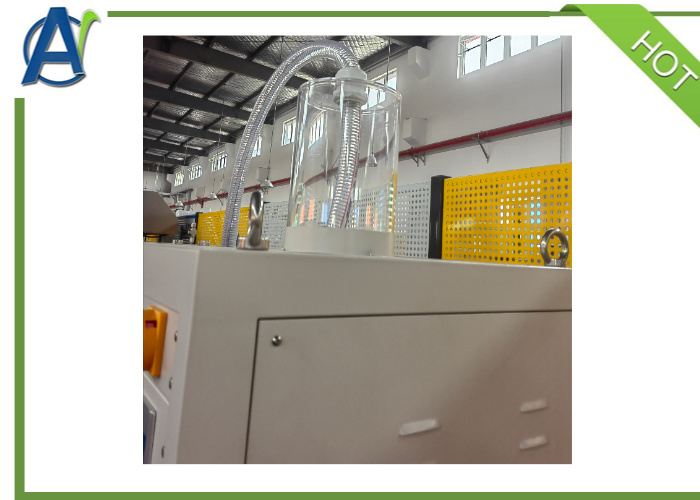

5. Na górze pudełka znajduje się wylot na obniżenie ciśnienia, który jest połączony z butelką regulacyjną ciśnienia i może regulować ciśnienie wewnętrzne pudełka;

6Zarówno górna, jak i dolna część pudełka są wyposażone w automatycznie poruszające się butle do wdychania i wypuszczania dymu;

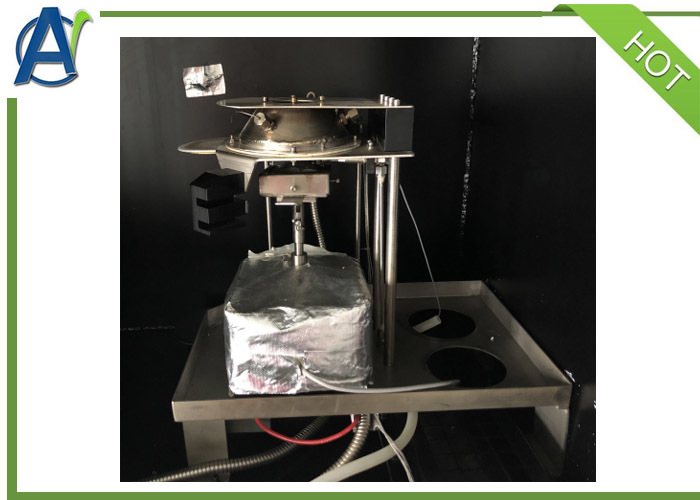

7. wyposażony w urządzenie pieca promieniowania ASTM E662, może dostarczać 25KW/M2 mocy promieniowania cieplnego;

8. wyposażony w palnik o sześciu głowach zgodnie ze standardem ASTM E662, może być stosowany w połączeniu z piecem promieniowania do badań spalania płomieniem;

9. Zapewnij kalorymetr z płyty miedzianą chłodzony powietrzem, który może regulować temperaturę powierzchni przy użyciu metody chłodzenia wstecznego podczas badania;

10. wyposażony w urządzenie o charakterze stożka promieniowania ISO 5659-2/GB/T8323, może dostarczać moc promieniowania cieplnego 50KW/M2;

11. Zapewniają standardowe ISO 5659-2/GB/T8323 palniki otwartego płomienia, które mogą być wykorzystywane do badań spalania płomienia przy użyciu stożka promieniowania;

12. dostarczyć SB wodowochłodzony przepływ cieplny z towarzyszącym standardowym certyfikatem pomiaru;

13. Może być wyposażony w samookresowe źródło wody chłodzącej, bez potrzeby zewnętrznego źródła wody chłodzącej, co sprawia, że użytkownicy mogą go wygodnie używać;

14. wyposażone w urządzenie ważące, zdolne do przeprowadzania badań gęstości dymu MOD i badań termograwimetrycznych materiałów;

15. Czujnik ma zasięg 0-2000 g i dokładność 0,1 g;

16. Wyposażone w płomiennik otwarty NES 711 i wentylator mieszania ((opcjonalny);

17- przełączanie pomiędzy piecem promieniowania a stożkiem promieniowania jest połączone łącznikami lotniczymi,i użytkownicy muszą tylko podłączyć i odłączyć, aby zakończyć wymianę między różnymi standardowymi urządzeniami badawczymi;

18. Na górze pudełka zainstalowana jest kaseta optyczna, a źródłem światła jest rurka fotomultiplier typu okienkowego z częstotliwością S-4. Dokładność przepuszczalności może osiągnąć 0,0001%;

19. Może automatycznie przełączać się na trzy poziomy: Jasny, Filtrujący i Ciemny w zależności od zmian stanu gęstości dymu;

20. Zainstalowanie neutralnego filtra rozszerzającego ND2 w kasety ułatwia nie tylko samokalibrację użytkownika, ale również automatyczne przełączanie biegów podczas badania;

21. dolna część pudełka to źródło światła żarówkowego, które może zapewnić jednolitą moc światła;

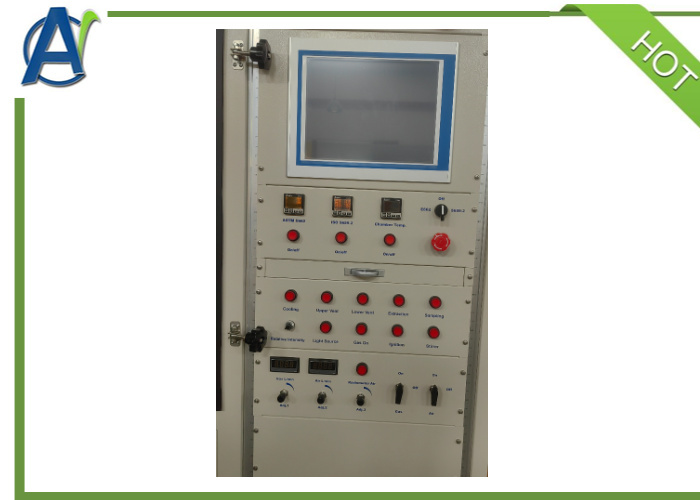

22. Pudełko do testowania gęstości dymu jest zaprojektowane jako zintegrowany system, wyposażony w komputer z ekranem dotykowym. Użytkownicy mogą korzystać z oprogramowania testowego do ustawienia i kontrolowania całego procesu za pośrednictwem komputera

III.Wymogi dotyczące instalacji

ISO 5659-2 vs. ASTM E662

Obie normy wykorzystują jednozamkniętą komorę dymną NBS i mierzą gęstość optyczną specyficzną (Ds)

Jednakże montaż próbki, rodzaj grzejnika, przepływ ciepła i zakres zastosowania różnią się.

Wyniki badań NIE są bezpośrednio wymienne między tymi dwoma normami.

Kluczowe uwagi

1.Ta sama komora, ta sama zasada pomiaru fotometrycznego, ale różne dostarczanie ciepła i próbka

Wykorzystanie materiału do rozkładu cieplnego w różnych warunkach.

pomiędzy normą ISO 5659-2 a normą ASTM E662.

2.ISO 5659-2 pozwala na większy przepływ ciepła (50 kW/m2), który symuluje silniejsze narażenie na ogień.

3.ASTM E662 jest historyczną oryginalną metodą komory dymu NBS; ISO 5659-2 dostosował komorę, ale

Przeprojektowaliśmy system ogrzewania i pobierania próbek.

Typowe użycie

• ISO 5659-2: EN 45545 (pociąg), materiały morskie IMO, wymagania unijne w zakresie przeciwpożarowych tworzyw sztucznych
• ASTM E662: Kodeksy budowlane USA, wnętrza statków powietrznych, wymagania NFPA
