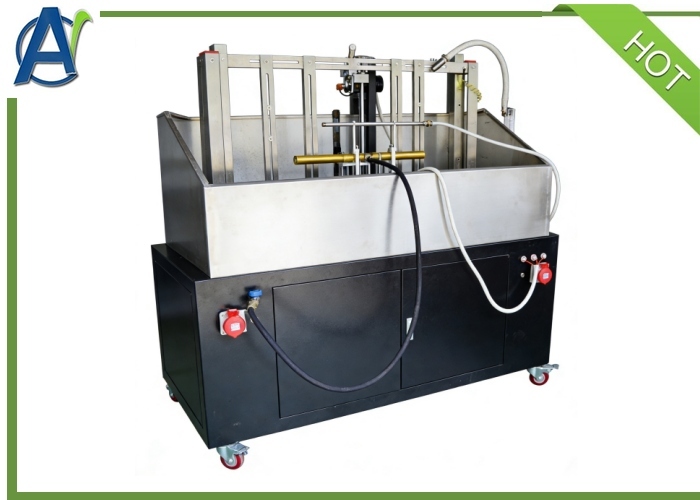

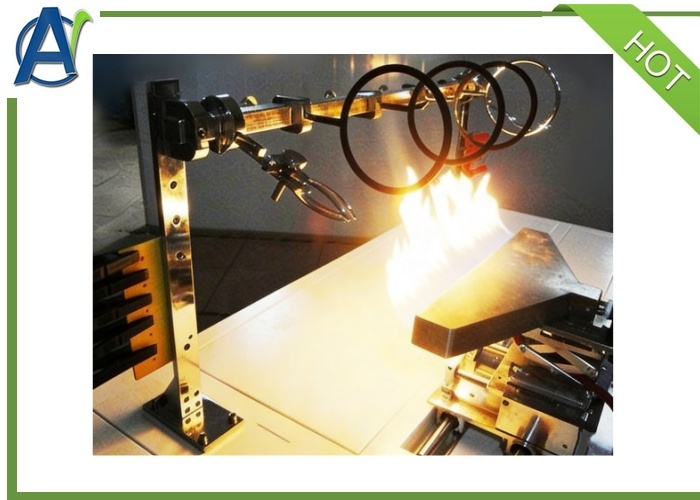

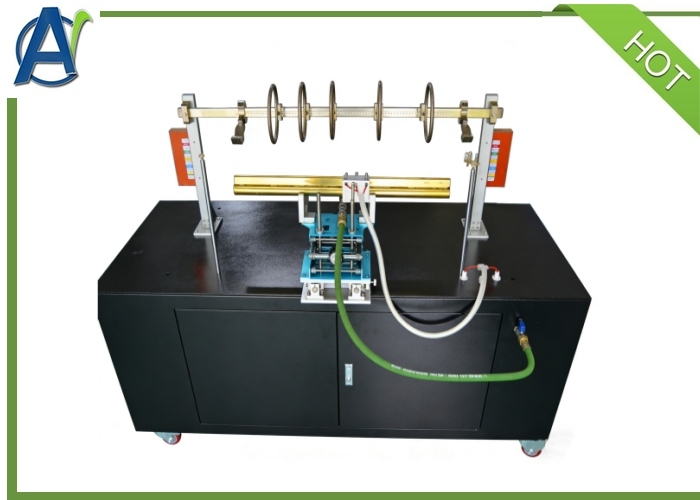

IEC60331/EN50200 Instrument do badań odporności ognia, wstrząsów mechanicznych i rozpylania wodą kabli i przewodów

IEC60331/EN50200 Fire Resistance,Mechanical Shock and Water Spray Testing Instrument for Cabled and Wires
IEC60331/EN50200 Fire Resistance,Mechanical Shock and Water Spray Testing Instrument for Cabled and Wires IEC60331/EN50200 Fire Resistance,Mechanical Shock and Water Spray Testing Instrument for Cabled and Wires IEC60331/EN50200 Fire Resistance,Mechanical Shock and Water Spray Testing Instrument for Cabled and Wires IEC60331/EN50200 Fire Resistance,Mechanical Shock and Water Spray Testing Instrument for Cabled and Wires IEC60331/EN50200 Fire Resistance,Mechanical Shock and Water Spray Testing Instrument for Cabled and Wires IEC60331/EN50200 Fire Resistance,Mechanical Shock and Water Spray Testing Instrument for Cabled and Wires IEC60331/EN50200 Fire Resistance,Mechanical Shock and Water Spray Testing Instrument for Cabled and Wires IEC60331/EN50200 Fire Resistance,Mechanical Shock and Water Spray Testing Instrument for Cabled and Wires IEC60331/EN50200 Fire Resistance,Mechanical Shock and Water Spray Testing Instrument for Cabled and Wires IEC60331/EN50200 Fire Resistance,Mechanical Shock and Water Spray Testing Instrument for Cabled and Wires IEC60331/EN50200 Fire Resistance,Mechanical Shock and Water Spray Testing Instrument for Cabled and Wires IEC60331/EN50200 Fire Resistance,Mechanical Shock and Water Spray Testing Instrument for Cabled and Wires
Podstawowe informacje
Place of Origin: China
Nazwa handlowa: Advanced Instruments
Orzecznictwo: BS 6387;IEC 60331;BS 8491;EN 50200
Model Number: AIC-52019BS
Minimum Order Quantity: 1set
Cena: $3000~$5000
Packaging Details: Plywood Case
Delivery Time: 90days
Payment Terms: L/C,T/T,D/P
Supply Ability: 10sets/month
Najlepsza cena Skontaktuj się teraz
Po serwisie: Odpowiedź w ciągu 12 godzin i 12 miesięcy Gwarancja: 1 pełny rok
Pakiet Transportowy: Obudowa ze sklejki norma testowa: BS 6387; IEC 60331; BS 8491; EN 50200
gaz: Propan, suche sprężone powietrze Aplikacja: Testowanie kabli i przewodów
Kolor: Szary Działanie: Automatyczny
Zasilanie: AC380 V, 50/60 Hz, 30 A Specyfikacja: 1500 mm × 700 mm × 1200 mm (rozmiar wspornika testowego)
Funkcjonować: Tester odporności ogniowej kabli, wstrząsów i zraszania wodą Sprawdź temperaturę płomienia: 950±40°C
Napięcie testowe: 100 ~ 1000 V
Podkreślić:

IEC 60331; EN 50200

,

BS 6387; BS 8491

,

Wzruszenia mechaniczne i odporność na ogień

Ogólne wprowadzenie
1.1 Opis produktu

Całkowita standardowa maszyna do badań ogniowych obejmująca standardy GB, lEC i BS. Konstrukcja i działanie maszyny do badań spalania zawierają badanie charakterystyki ognia,badanie odporności na wodę i ogień oraz badania odporności na drgania mechaniczne i ogieńInstrument ten wykorzystuje oprogramowanie komputerowe do sterowania i monitorowania procesu badań prądu, napięcia, przepływu gazu, wyniki badań krzywej mogą być wydrukowane.Nadaje się do kabli izolowanych minerałem o mocy nominalnej nieprzekraczającej 0.6 ~ 1Kv i może utrzymać układ nienaruszony przez długi czas w warunkach płomienia. In the national standard fire-resistant based on the addition of the British fire-resistant cable standard BS6387"in the case of fire to keep the circuit intact cable performance requirements specification".

1.2 Powiązane normy

  • BS 6387-2013
  • IEC 60331-(1,2,11,21,23,25):2018
  • BS 8491-2008
  • EN 50200-2006

IEC60331/EN50200 Instrument do badań odporności ognia, wstrząsów mechanicznych i rozpylania wodą kabli i przewodów 0

Parametry techniczne

1. BS Badanie odporności na ogień
1.1 System podtrzymywania kabli
Kabel jest przymocowany poziomo do jednego końca obudowy kablowej poprzez zacisk. Środkowa część kablu jest mocowana dwoma metalowymi pierścieniami (rozmieszczonymi w odległości 300 mm),które są uziemione do pozostałych metalowych części urządzeniaW przypadku przewodów bez opancerzenia o średnicy mniejszej niż 10 mm lub w przypadku innych przewodów, które znacząco przesunęły się podczas badania, wymagane są trzy dodatkowe pierścienie metalowe.Każdy z nich jest przymocowany w odległości około 150 mm od pierwotnego pierścienia.
1.2 Urządzenie ciągłego wykrywania
Podczas badania przepuszczany prąd przechodzi przez wszystkie rdzenie kabla.trójfazowy transformator z podłączoną gwiazdą o wystarczającej pojemności do utrzymania maksymalnego dopuszczalnego prądu wycieku 2A przy napięciu badawczymDo każdego przewodu rdzeniowego na drugim końcu kabla podłączany jest obciążenie, a prąd zbliżony do 0,25A jest obciążony przy napięciu znamionowym kabla.
1.3 Standardowe źródło ciepła BS: zgodnie z AGF-1857B, długość dyszy palnika 610 mm
1.4 GB standardowe źródło ciepła: zgodnie z AGF-1857B, długość dyszy palników 500 mm
1.5 Pomiar temperatury: termometr pancerny o średnicy 1,5 mm umieszczony w pobliżu wlewu powietrza, 75 mm nad palnikiem, równolegle do palnika.1.6 Temperatura płomienia badawczego: 950 + 40 °C
1.7 Próbka: Próbką jest sekcja produktu gotowego o długości nie mniejszej niż 1200 mm, z usunięciem 100 mm osłony i pokrycia na każdym końcu.Przewody na obu końcach kabla muszą być podłączone zgodnie z połączeniem elektrycznym.
1.8 Napięcie badawcze: 100~1000V regulowane
1.8 Prąd badawczy: 100~260mA regulowany

2Badanie odporności na drgania mechaniczne i odporności na ogień

2.1 BS Odporność na ogień
Ściana składa się z materiałów odpornych na ciepło i opóźniających płomień i jest mocowana na dwóch poziomych stalowych belkach, jednej w górnej części tablicy, a drugiej w dolnej części tablicy.Ta deska ma około 900 mm długości., 300 mm szerokości i 9 mm grubości, a całkowita masa ściany (tj. tablicy z ramą nośną) wynosi 10 + 0,5 kg. Każda belka stalowa jest kwadratową rurą stalową o długości około 1 m i 25 mm.Jeżeli wymagany jest materiał archiwalnyGórna belka stalowa musi być mocowana na płytce tak, aby jej górna powierzchnia była równoległa do górnej krawędzi płyty.Każda stalowa belka i płytka mają poziome otwór na zewnętrznym krawędzi, a jego dokładna pozycja zależy od specyficznych wymogów podkładki i ramy podkładki.o średnicy około 32 mm i grubości 20 mm.2.2 GB Odporny na ogień
2.2.1EC60331-1
próbka o zewnętrznej średnicy kablu większej niż 20 mm, ramka drabiny do badań uderzeniowych składa się z stalowej ramy,Ramy drabiny na obu środkach pionowych elementów stalowych można regulować w lewo i w prawo, długość ramy drabiny testowej 1200 + 100 mm, wysokość 600 + 50 mm, masa całkowita ramy drabiny testowej 24 + 1 kg (standardy krajowe dla 18 + 1 kg).
2.3 Źródło ciepła: palniki zgodne z AGF-1857B, długość dyszy 500 mm
2.4 Pomiar temperatury: termometr opancerzony o średnicy 1,5 mm, przejście termometru przez ścianę i utrzymanie jednego końca termometru w odległości 8-10 mm od ściany.Temperatura jest mierzona w następującej procedurze:: Na jednym końcu pręta stalowego o średnicy 3 mm + 5%, długości 300 mm, przywiąż na nim termometr, aby mógł zmierzyć temperaturę pręta.Trzymaj 40 do 50 mm z dala od sławy.Kiedy temperatura płomienia osiąga 950 °C, temperatura pręta stalowego osiąga 400 °C w ciągu 10 do 20 lat, gdy temperatura płomienia osiąga 650 °C, temperatura pręta stalowego osiąga 400 °C w ciągu 20 do 40 lat.
2.5 Temperatura płomienia badawczego: 950 + 40 °C.
2.6 Urządzenie drgające: składa się z pręta ze stali niskoemisyjnej (średnica 25 mm + 5%, długość 600 mm + 5%).Oś dzieli ją na dwie części., 200 mm i 400 mm, z dłuższą częścią skierowaną w stronę ściany.2.6 Napięcie badawcze: 100~1000 V regulowane.
2.7 Prąd badawczy: 100~260mA regulowany

3.BS Badanie odporności na wodę i ogień

3.1 Źródło ciepła: zgodnie z AGF-1857B palnik o długości dyszy 500 mm.3.2 Pomiar temperatury: Umieść pod powierzchnią kabla termometr z opancerzeniem o średnicy 1,5 mm3.3 Temperatura płomienia badawczego: 650°C +40C
3.4 Rozpylanie wodą: dysza prysznicowa zamontowana na stanowisku badawczym, w środku palnika, ciśnienie wynoszące 250-350 kPa, rozpylanie 0,25 l/m' do 0,30 l/m' wody wokół próbek.Pomiar tej prędkości wymaga zbiorczej tacy, ta tacza powinna mieć wystarczającą głębię, aby jej długa oś była równoległa do osi kabla i była umieszczona w środku.
3.5 Próbka: Próbka jest większa niż 1500 mm od gotowego produktu i została przeprowadzona próba gięcia w temperaturze otoczenia, usunięcie osłon i warstw powłoki o po 100 mm na każdym końcu.Przewody prowadzące na końcach kabla powinny być prawidłowo obsługiwane zgodnie z połączeniami elektrycznymi i sugestiami producentów3..6 Napięcie badawcze: 100 ~ 1000 V regulowane
3.7 Prąd badawczy: 100~260mA regulowany
Specyfikacje techniczne
• Utrzymałość przeciwpożarowa: 1500 mm ((W) x 700 mm ((D) x 1200 mm ((H)
1500 mm ((W) x 800 mm ((D) x 1575 mm ((H)
•Wielkość komory sterującej: 1580 mm ((W) x 825 mm ((D) x 1200 mm ((H)
•Wielkość zbiornika wody: 1270mmx 1200mmx 900mm
•Komora badawcza: (zostawiona przez klienta)
• Źródło powietrza: propan, suche sprężone powietrze (dostarczone przez klienta)
•Przepustowość: trójfazowa pięciokrętowa AC380V 50/60Hz 30A.

IEC60331/EN50200 Instrument do badań odporności ognia, wstrząsów mechanicznych i rozpylania wodą kabli i przewodów 1
Częste pytania
  1. Jaki jest czas dostawy?
    Około 90 dni.
  2. Jakie są warunki płatności?
    30% płatne T/T z góry,70% płatne T/T przed wysyłką.
  3. Jakie są warunki gwarancji?
    Gwarancja wszystkich produktów wynosi 1 rok.W tym okresie jesteśmy odpowiedzialni za wszystkie wady spowodowane przez nas.Możemy również zapewnić wsparcie techniczne przez całe życie.
  4. Może pan zapewnić szkolenie?
    Możemy zapewnić szkolenia w naszej fabryce i szkolenia online za darmo. Jeśli instalacja i szkolenia na miejscu są wymagane, proszę zapłacić za bilety, zakwaterowanie i pensję USD280 / dzień dla każdej osoby.

Etykietka:

sprzęt do testowania drutu,

maszyna do testowania drutu,

sprzęt do testowania kabli
