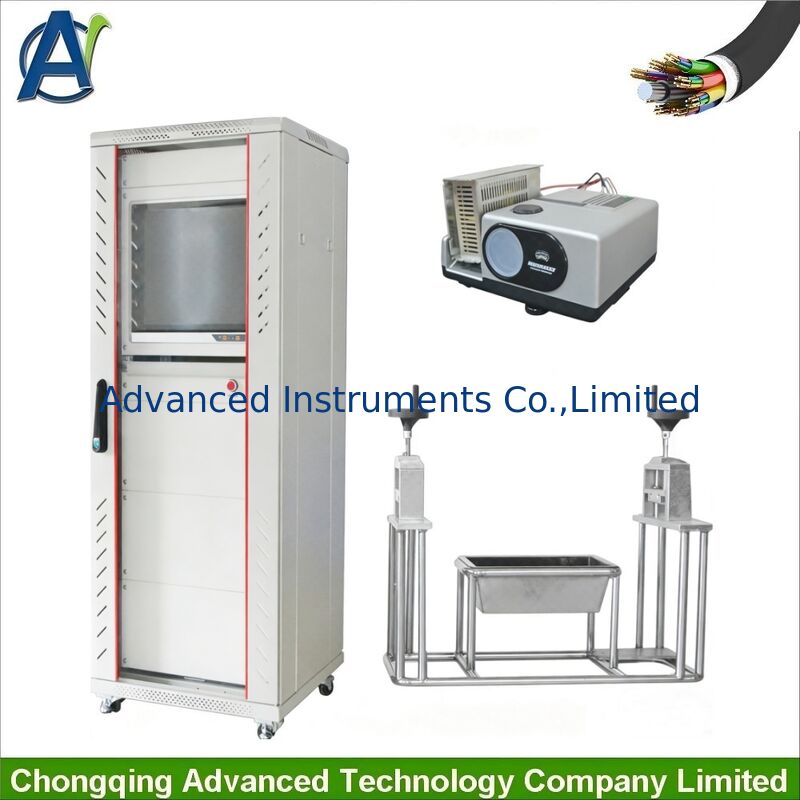

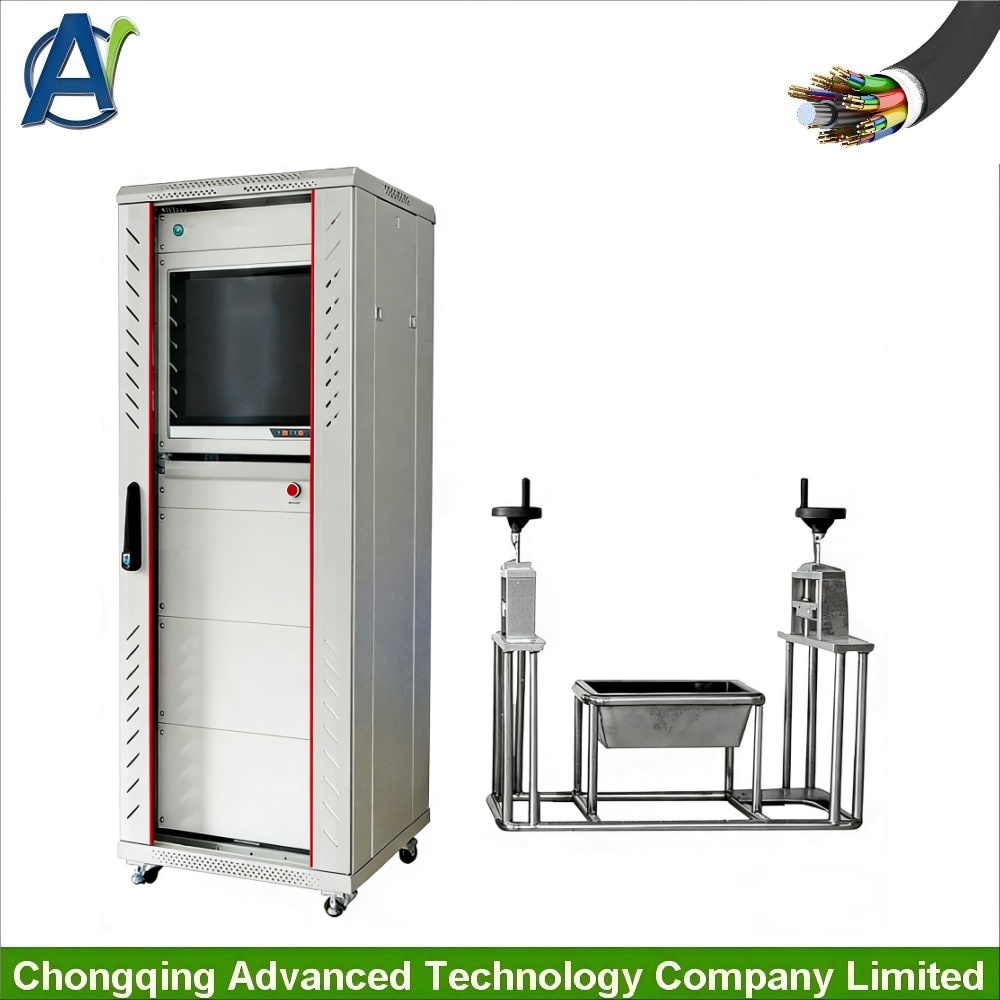

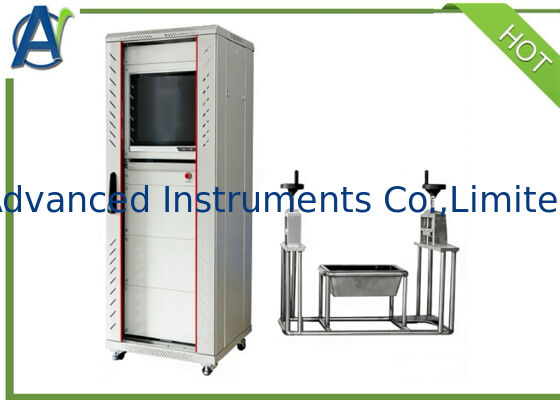

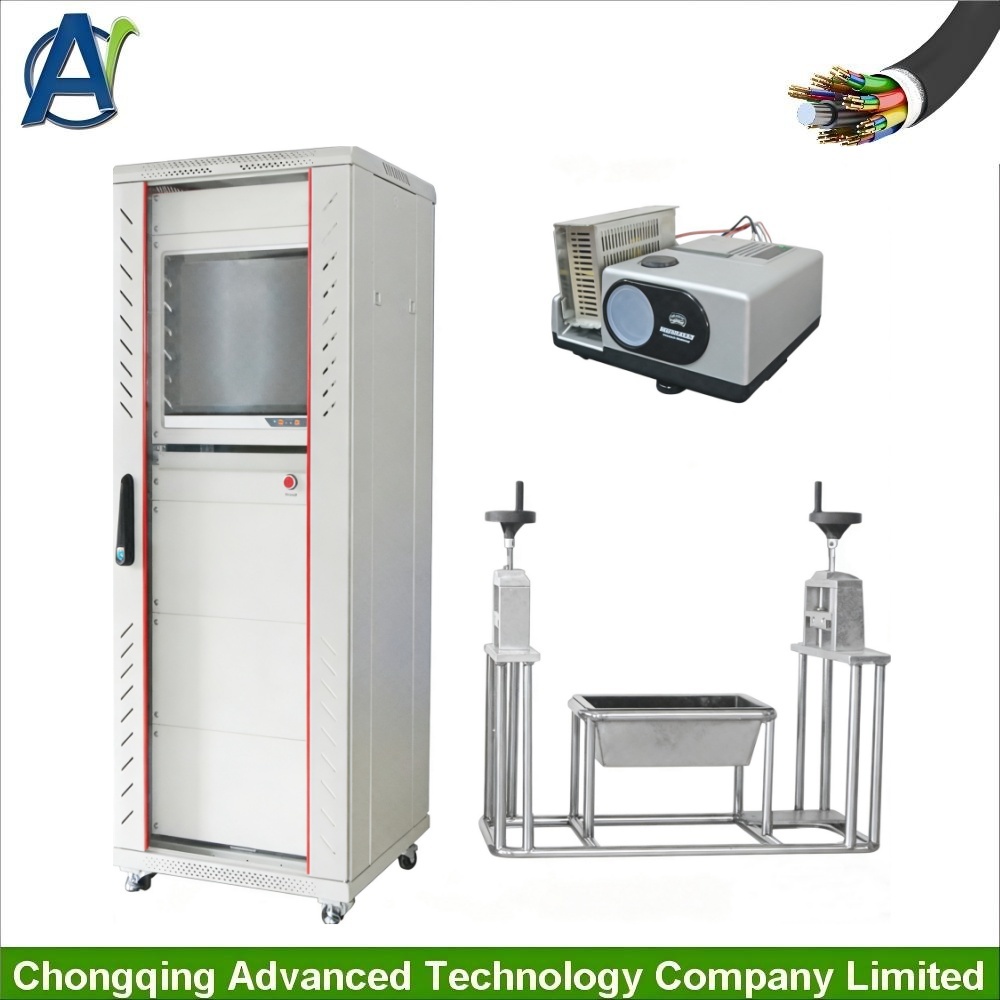

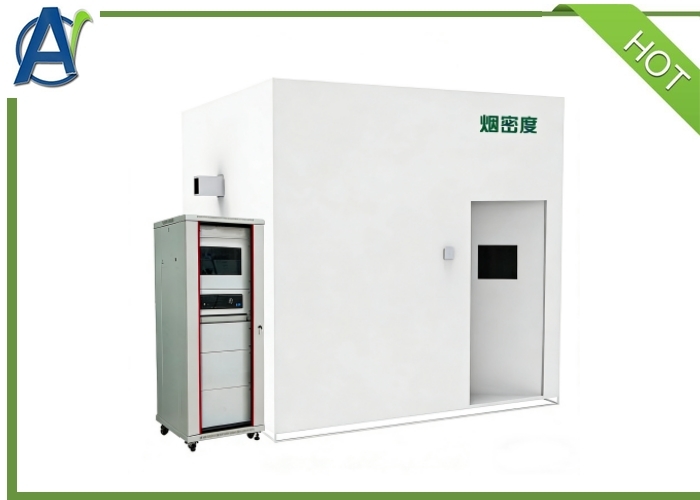

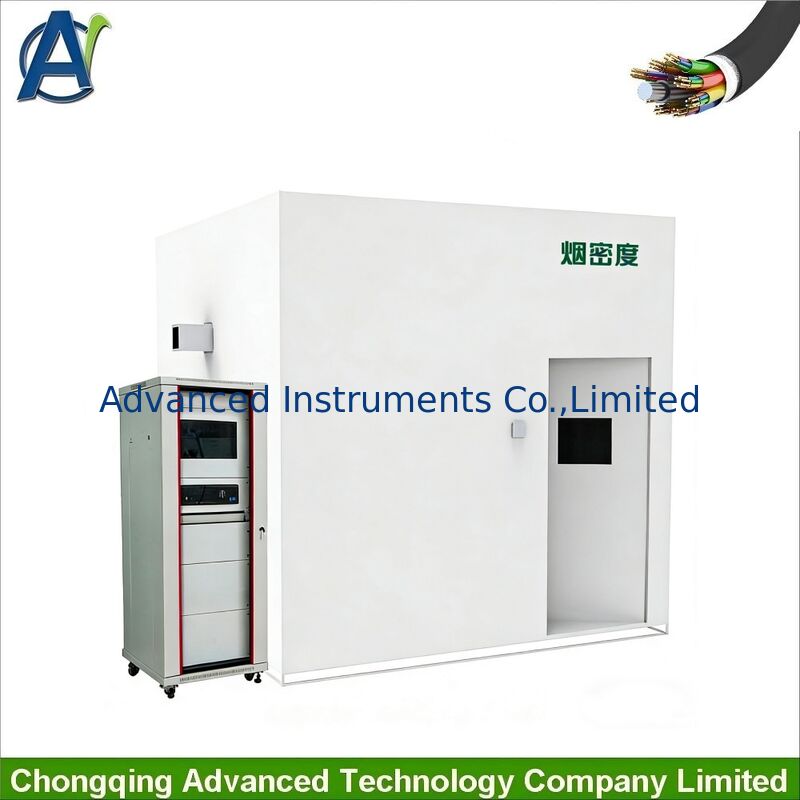

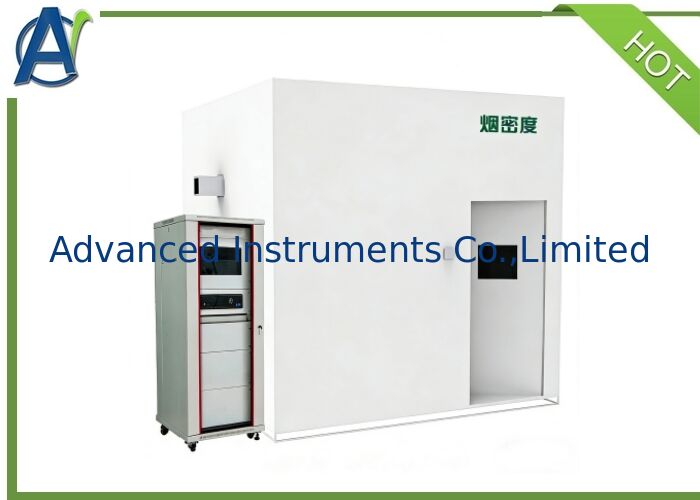

Komora do badania gęstości dymu IEC 61034 3M Cube (przewody i kable) dla przyrządu do badania ogniowego

Indeks testowy: Gęstość optyczna (OD) i właściwa gęstość optyczna (DS) dymu

Zasada pomiaru: Lambert – prawo piwa

Metoda pomiaru: Gęstość dymu wyraża się jako ułamek przepuszczalności światła dymu w początkowej przepuszczalności światła mierzonej przez układ optyczny. Obliczanie maksymalnej właściwej gęstości optycznej na podstawie minimalnego procentu przepuszczalności światła.

Standardy:

IEC 61034 -1~2 - 2013

GB/T17651.1~2-1998

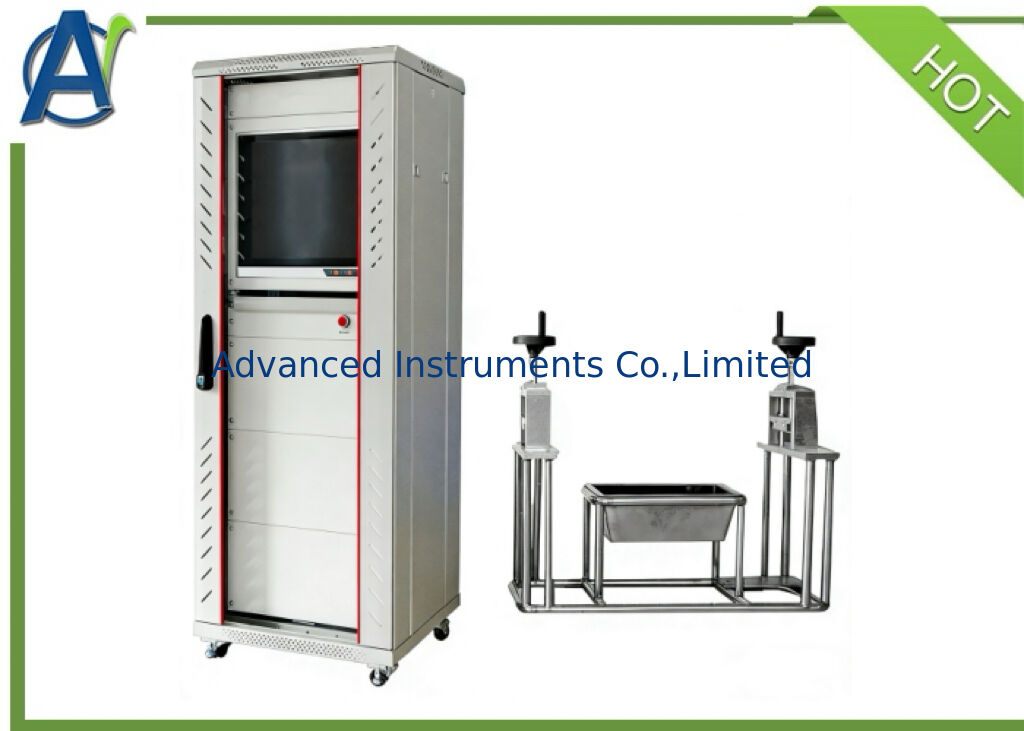

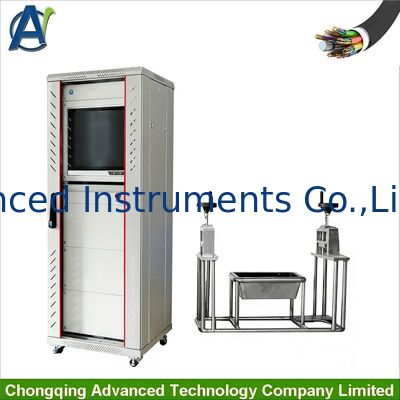

Płonące urządzenie:

1. Używaj urządzeń zapłonowych z długim biegunem, aby zapewnić bezpieczeństwo personelu testującego; Stanowisko maszyny do badania płomienia ze stali nierdzewnej z automatycznym uchwytem próbki.
2. Taca na alkohol ze stali nierdzewnej:
Wymiary wewnętrzne dna: 210mm*110mm
Górne wymiary wewnętrzne: 240 mm * 140 mm
Wysokość: 80 mm

Układ optyczny:

1. Użyj źródła światła zrestrukturyzowanego układu optycznego importowanego przez Niemcy

2. Odbiornik światła wykonany jest z importowanych baterii o wysokiej rozdzielczości

3. Lampa halogenowa kwarcowo-wolframowa: Napięcie: DC 12 V; Moc: 100 W

4.Nominalny strumień świetlny: 2000lm ~ 3000lm

5. Nominalna temperatura barwowa: 2800 K ~ 3200 K

6. Wiązka obiektywu: 1,5 m ± 0,1 m (regulowana)

7. Odbiornik optyczny złożony z importowanych fotokomórek krzemowych o wysokiej rozdzielczości

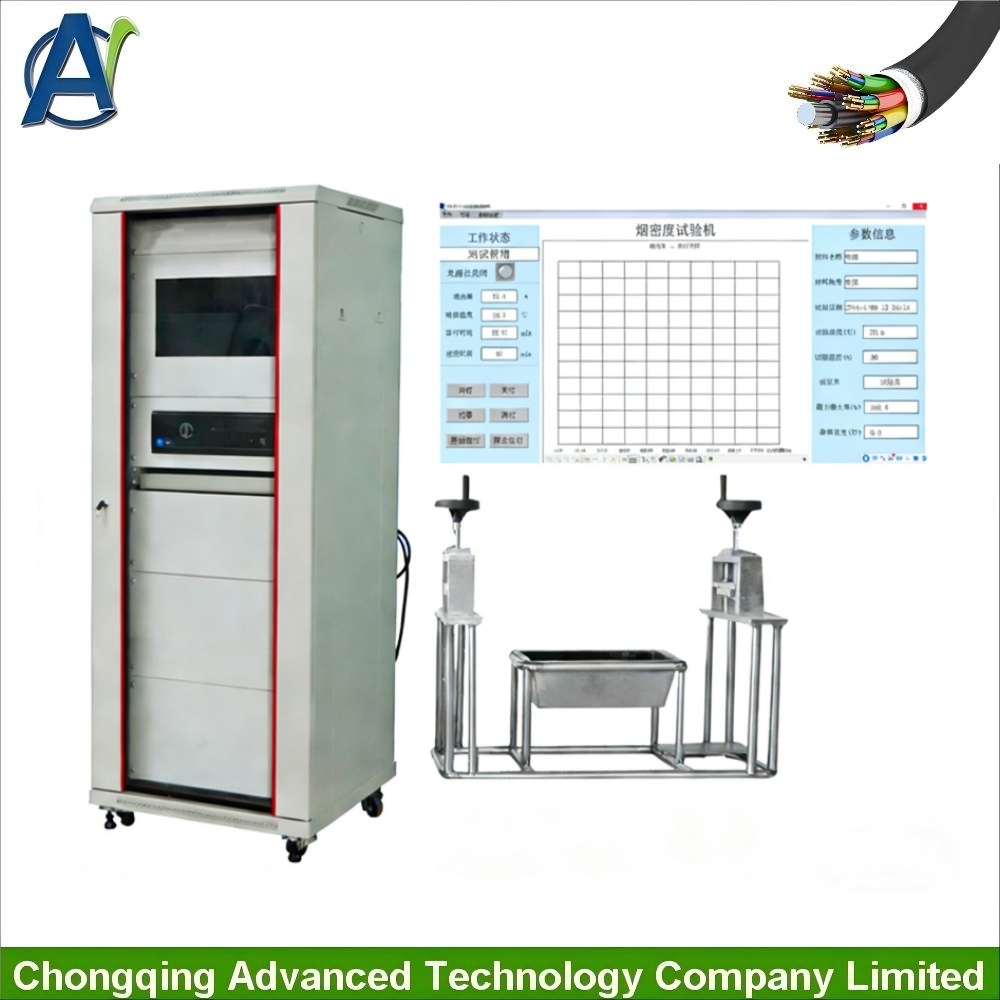

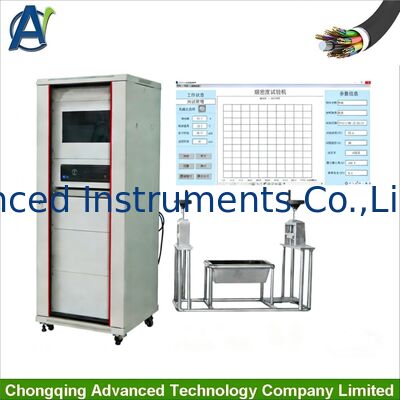

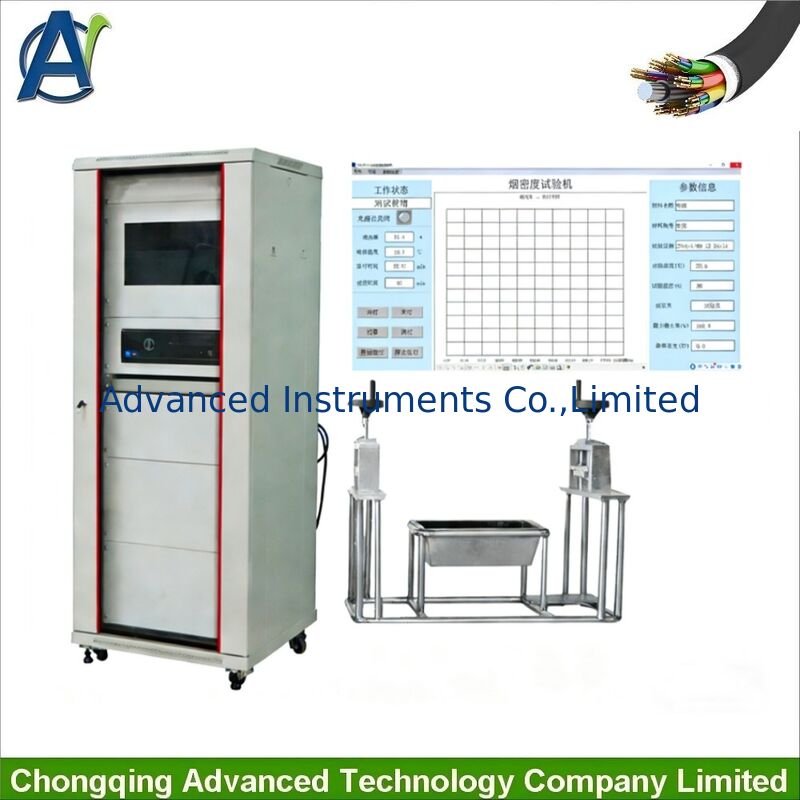

8. Oprogramowanie testowe: oprogramowanie do testowania gęstości dymu DAQ, system kalibracji ścieżki optycznej, kalibracja punktu 0 i 100%, obsługa komputera stacjonarnego

9. Wentylator standardowy: wysokość wału wentylatora 200 ~ 300 mm; Średnica ostrza 300 ± 60 mm; Objętość powietrza 7 ~ 15m³/min)

• Wymiary szafy sterowniczej: 600 mm (szer.) × 600 mm (gł.) × 1600 mm (wys.)
• Zasilanie: AC 220V, 50/60Hz, 1A

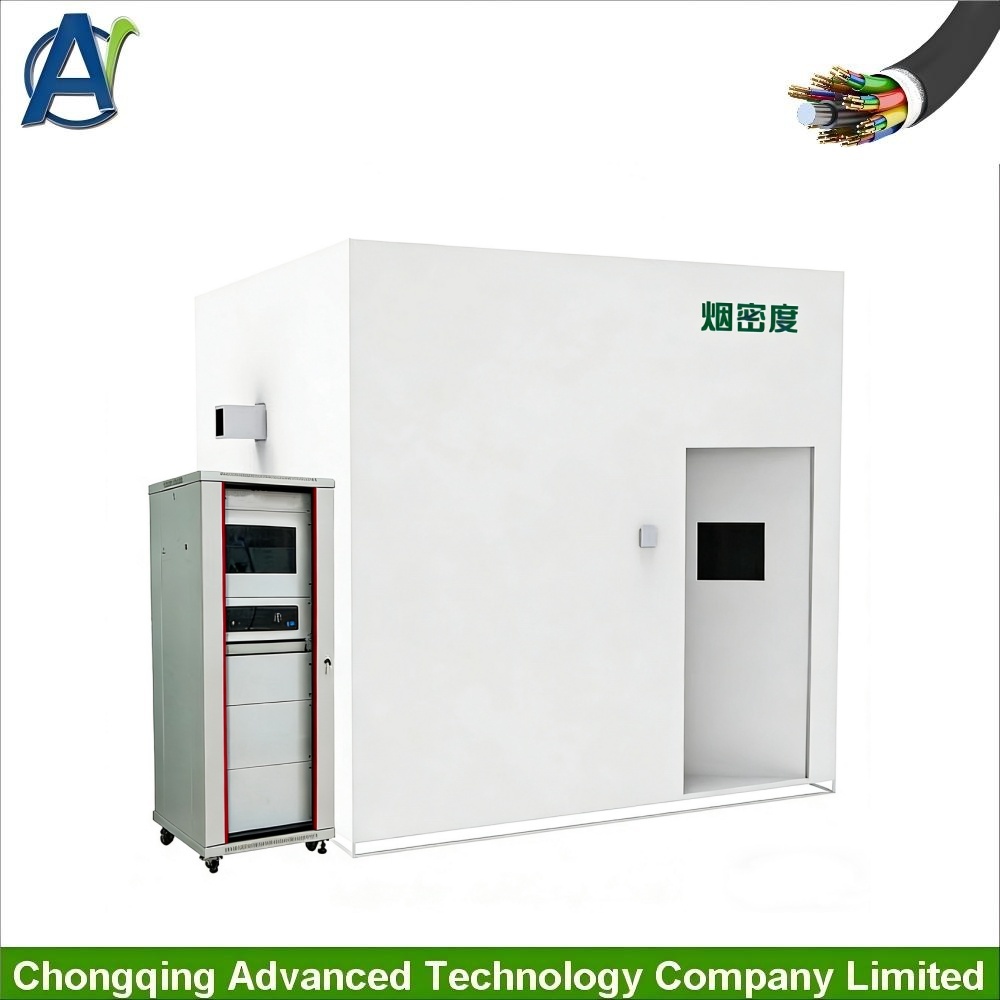

• Wymiary komory testowej: 3m×3m×3m (przygotowane przez użytkowników)
